SOLUCIONES SIN PERFORACIÓN
Protege eficazmente el rendimiento impermeable de las cubiertas de membrana
Mejora la rentabilidad de las centrales solares en cubiertas de membrana
VALIN | Experto en Soluciones de Montaje Solar en Cubiertas de Membrana TPO/PVC/EVA/EPDM
100% Impermeable
La solución de instalación solar sin perforaciones prioriza la protección del techo, garantizando la integridad de su edificio y el rendimiento fiable de su sistema solar durante muchos años.
INSTALACIÓN RÁPIDA
La base viene preensamblada de fábrica lista para usar. Tras la soldadura con aire caliente, los paneles solares se instalan rápidamente, reduciendo el tiempo de obra en el lugar. Mejora la eficiencia de instalación en un 40%.
ALTA RESISTENCIA AL VIENTO
Sistema de soporte solar con gran resistencia al viento. Según ensayos SGS, la base integrada de riel con membrana soporta una carga de viento de 4000 N.
GRAN APLICABILIDAD
Compatible con todo tipo y tamaño de paneles solares, con optimización especial para paneles flexibles ligeros. Ángulos de montaje personalizables para cubrir instalaciones con inclinación sur o disposición este-oeste.
SOLUCIONES SIN PERFORACIÓN

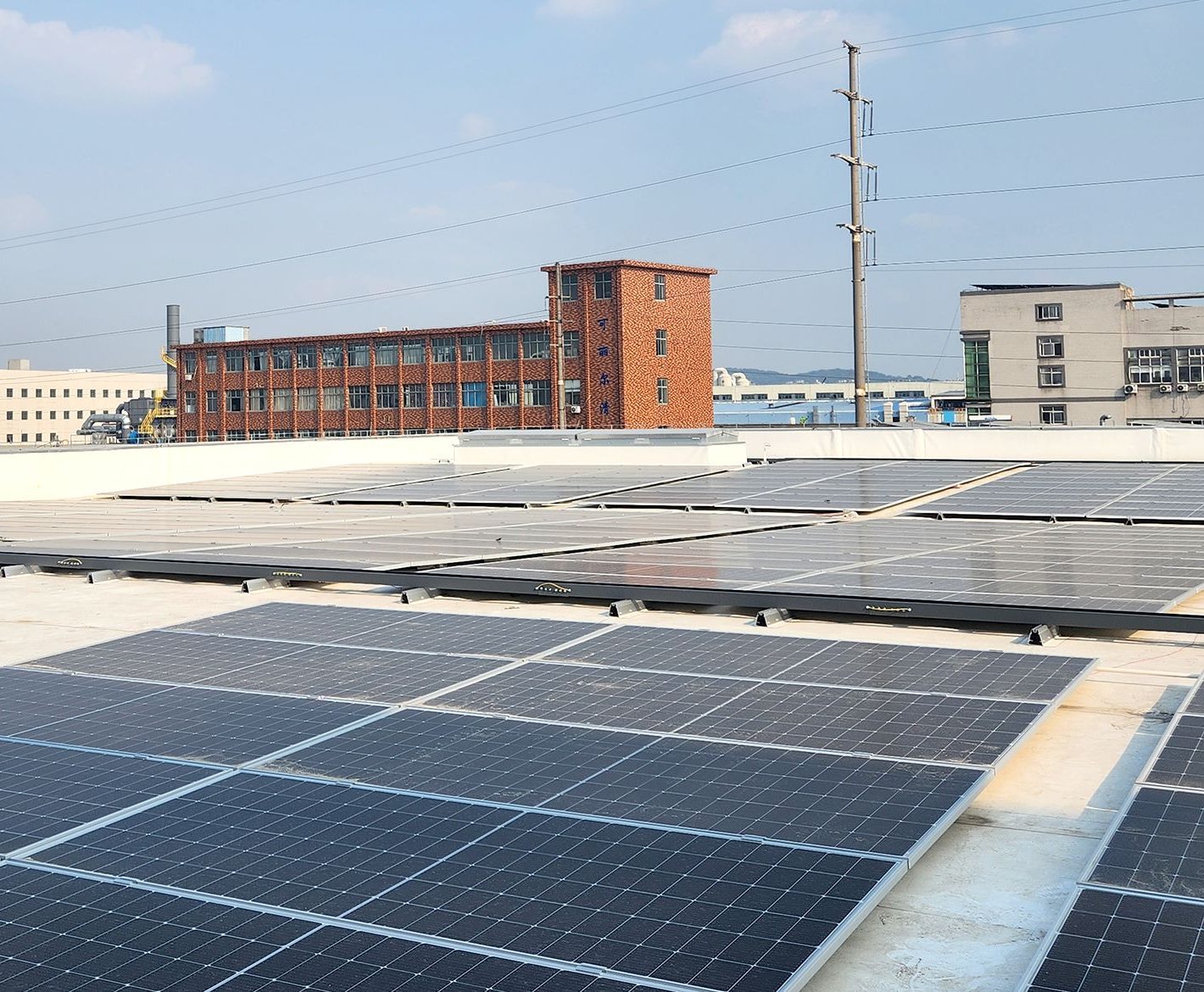

Soporte de Instalación Plana
Type: V-NP-F
Sistema de soporte solar V-NP-F diseñado específicamente para cubiertas de membrana TPO/PVC/EVA. Utiliza el mismo proceso de soldadura por fusión en caliente que la construcción original del techo, sin perforar ni lastrar.
Esto elimina eficazmente los posibles riesgos de fugas de agua y garantiza la seguridad a largo plazo de todo el sistema fotovoltaico.
Una vez soldada la base integrada de membrana-carril al techo, el panel solar se fija directamente a la base con abrazaderas.
Apto para todos los tipos y especificaciones de paneles solares.
V-NP-F es compatible con todos los tipos de paneles solares disponibles comercialmente, siendo la primera opción para diversas necesidades de aplicación.
SOLUCIONES SIN PERFORACIÓN

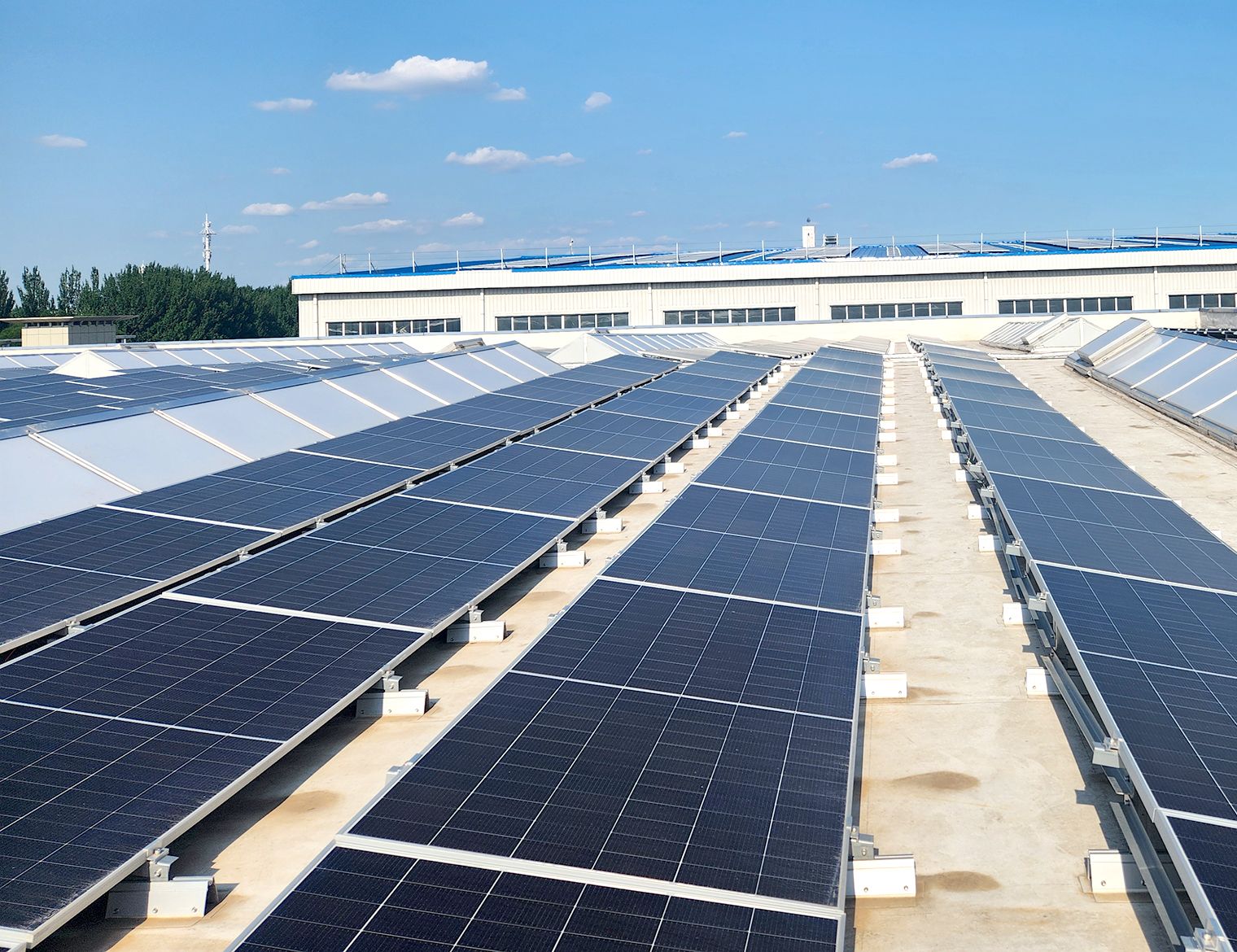

Soporte de Instalación con Inclinación Sur
Type: V-NP-S
Partiendo del modelo V-NP-F, añadimos columnas delanteras y traseras, así como refuerzos diagonales a la base integrada. Este diseño mantiene los paneles fotovoltaicos con una inclinación sur de 10°, lo que aumenta eficazmente la generación de energía y reduce la acumulación de polvo en las superficies de los paneles.
Utiliza el mismo proceso de soldadura por fusión en caliente que la construcción original del techo, sin perforar ni lastrar.
Esto elimina eficazmente los posibles riesgos de fugas de agua y garantiza la seguridad a largo plazo de todo el sistema fotovoltaico.
Una vez soldada la base integrada de membrana-carril al techo, el panel solar se fija directamente a la base con abrazaderas.
Apto para todos los tipos y especificaciones de paneles solares.
V-NP-S es compatible con todos los tipos de paneles solares disponibles comercialmente, siendo la primera opción para diversas necesidades de aplicación.
SOLUCIONES SIN PERFORACIÓN

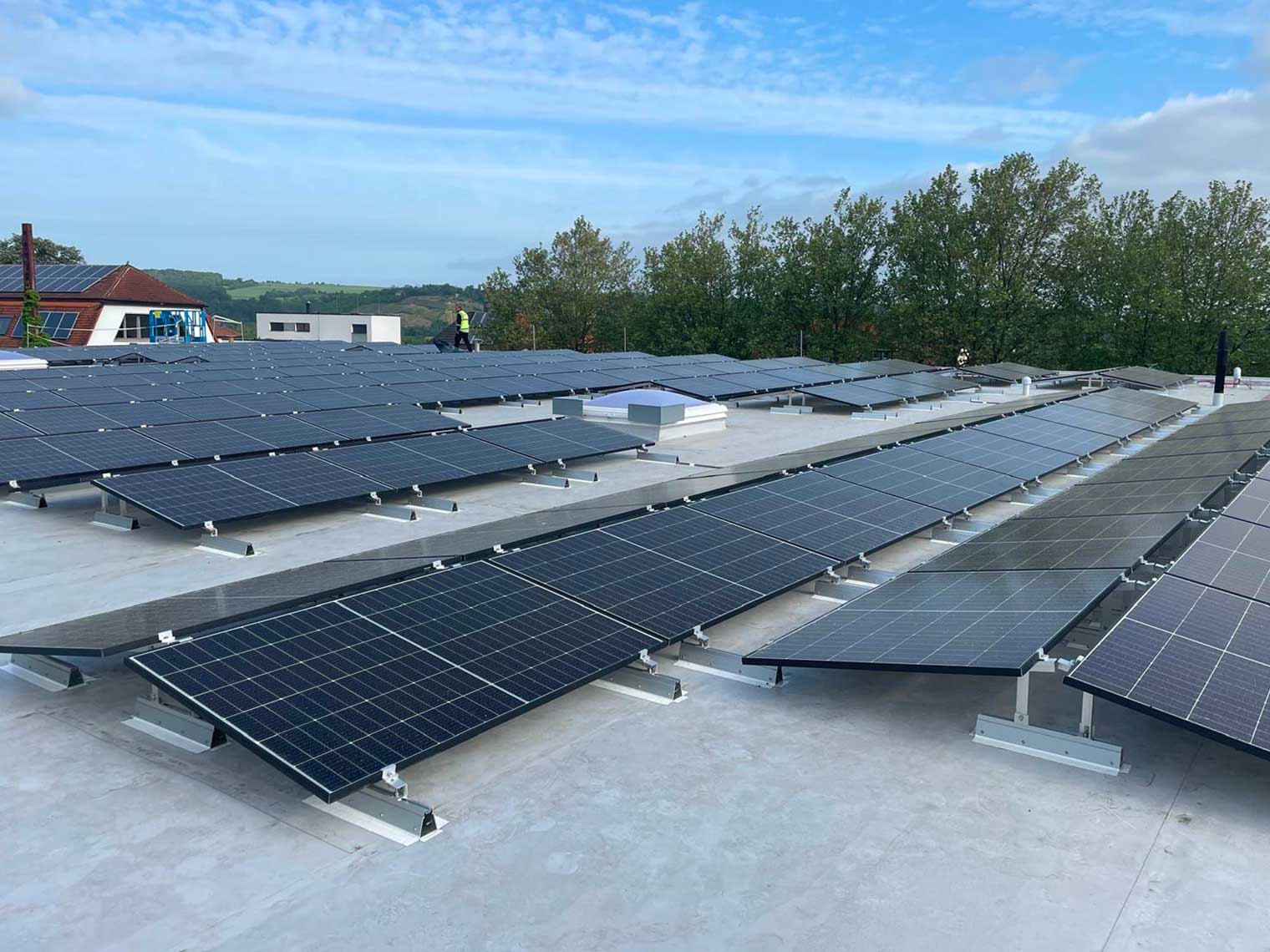

Soporte de Instalación Este-Oeste
Type: V-NP-EW
Partiendo del modelo V-NP-F, añadimos componentes de ajuste angular a la base integrada, manteniendo los módulos fotovoltaicos con una inclinación este-oeste de 10°. Este diseño no solo mejora significativamente la resistencia al viento, sino que también garantiza una producción de energía estable durante todo el período de generación.
Utiliza el mismo proceso de soldadura por fusión en caliente que la construcción original del techo, sin perforar ni lastrar.
Esto elimina eficazmente los posibles riesgos de fugas de agua y garantiza la seguridad a largo plazo de todo el sistema fotovoltaico.
Una vez soldada la base integrada de membrana-carril al techo, el panel solar se fija directamente a la base con abrazaderas.
Apto para todos los tipos y especificaciones de paneles solares.
V-NP-EW es compatible con todos los tipos de paneles solares disponibles comercialmente, siendo la primera opción para diversas necesidades de aplicación.
SOLUCIONES SIN PERFORACIÓN
Soporte para Paneles Solares Flexibles
Type: V-NP-FP
Diseñado específicamente para paneles flexibles ligeros, este soporte permite la instalación de paneles flexibles con longitudes de 1000 mm a 2500 mm. Al extender la base y aumentar su cantidad, proporcionamos un soporte inferior robusto para paneles flexibles, eliminando el riesgo de microfisuras en las celdas causadas por el pandeo de los paneles.
Utiliza el mismo proceso de soldadura por fusión en caliente que la construcción original del techo, sin perforar ni lastrar.
Esto elimina eficazmente los posibles riesgos de fugas de agua y garantiza la seguridad a largo plazo de todo el sistema fotovoltaico.
Una vez soldada la base integrada de membrana-carril al techo, el panel solar se fija directamente a la base con abrazaderas.
Apto para todos los tipos y especificaciones de paneles solares.
V-NP-FP es compatible con todos los tipos de paneles solares disponibles comercialmente, siendo la primera opción para diversas necesidades de aplicación.
Datos Técnicos del Sistema Integrado Membrana-Riel RailBase™
Cubierta de Membrana Flexible
Solución de Montaje Solar
Valin's patented RailBase™ integrated membrane-rail system delivers a 100% waterproof, non-penetrating PV mounting solution for TPO/PVC/EVA membrane roofs. Hot-air welded directly to the roof membrane — no drilling, no ballast, no leaks.
Protecting Your Roof Is Protecting Your Investment
Every roof penetration is a potential leak. Valin's zero-perforation approach eliminates risk at the source.
100% Waterproof
Hot-air welded directly to the TPO/PVC membrane — the same process used in the original roof construction. Zero roof penetrations means zero leak paths.
40% Faster Installation
Factory pre-assembled base reduces on-site labor. Panels install immediately after welding — no curing, no ballast handling. Save time and manpower.
Super Wind-Resistant
SGS-tested to 4000N pull-out force. The integrated membrane-rail bond exceeds standard wind uplift requirements for low-slope commercial roofing.
Universal Compatibility
Works with all standard solar panels, with optimización especial para paneles flexibles ligeros. Supports south tilt, east-west, and flat configurations.
Four Systems. One Principle. Zero Perforation.
Every Valin non-penetrating system uses the same proven RailBase™ membrane-welding technology, adapted to different panel orientations and roof conditions.
Flat Installation
Low-profile flat mount. Ideal for minimal visual impact and maximum wind resistance. Panels sit parallel to the roof surface for a clean, streamlined installation.
South Tilt Installation
10° south-facing tilt boosts energy yield by up to 15% vs. flat mount. Integrated front/rear supports and diagonal braces ensure stability at angle.
East-West Installation
Dual-tilt 10° east-west orientation maximizes energy generation during morning and afternoon peaks while significantly improving wind resistance.
Flexible Panel Bracket
Engineered for lightweight flexible modules (1000–2500mm length). Extended base with increased density provides robust support, preventing cell microcracks from panel sagging.
Engineered for Performance
Every component is precision-manufactured and third-party tested to meet the highest industry standards.
Structural Performance
- Resistencia al Viento (SGS)4000 N
- Capacidad de Carga de Nieve1.6 kN/m²
- Installation Tilt0° / 10°
- Panel OrientationFlat / South / E-W
Material & Durability
- Base MaterialAluminum 6063-T5
- Fastener MaterialStainless Steel 304
- Compatibilidad de MembranaTPO / PVC / EPDM
- Weld MethodHot-air Welded
RailBase™ R-Series
- R250250mm · Compact
- R500500mm · Standard
- R10001000mm · Extended
- R18401840mm · Full Row
Montaje Solar Sin Penetración
para Cubiertas de Membrana Flexible
Una visión técnica detallada del sistema integrado membrana-riel RailBase™ de Valin — cubriendo principios de diseño, validación de ingeniería, datos de rendimiento y metodología de instalación.
Introducción y Antecedentes
Las cubiertas de membrana de baja pendiente (TPO, PVC, EPDM) son el tipo de cubierta dominante para edificios comerciales, industriales e institucionales en todo el mundo. Su membrana impermeable sin juntas proporciona una protección fiable de la envolvente del edificio — pero también presenta un desafío fundamental para la instalación solar fotovoltaica: cómo montar paneles sin comprometer la integridad impermeable de la cubierta.
Los sistemas de montaje tradicionales basados en penetración perforan la membrana hasta la cubierta, creando vías de fuga que requieren mantenimiento continuo y aumentan el riesgo a largo plazo para el propietario. Los sistemas de lastre evitan las penetraciones pero añaden una carga muerta significativa (típicamente 15–25 psf), superando a menudo la capacidad estructural de la cubierta e incrementando los costes de construcción.
El sistema RailBase™ de Valin introduce un tercer enfoque: una base soldada por aire caliente sin penetración que se adhiere directamente a la superficie de la membrana utilizando el mismo proceso de soldadura que la construcción original de la cubierta. Esto elimina tanto las vías de fuga como el peso del lastre.
Diseño del Sistema y Componentes
El sistema RailBase™ consta de cuatro categorías principales de componentes:
Ingeniería y Análisis de Cargas
El sistema RailBase™ ha sido probado por SGS — la empresa líder mundial en inspección, verificación, pruebas y certificación.
Resultados de Pruebas SGS — Hallazgos Clave
- • Resistencia al Arranque: 4000 N — la unión soldada base-membrana supera la carga de rotura del propio material de la membrana. En todos los casos de prueba, la membrana se rasgó antes de que fallara la soldadura.
- • Capacidad de Carga Cortante: Supera 2500 N por unidad base a temperatura ambiente (23°C).
- • Rendimiento a Temperatura Elevada: Sin reducción significativa en la resistencia de la unión a 80°C (temperatura típica de superficie de cubierta en un día de verano).
- • Carga Cíclica: Prueba de fatiga de 10,000 ciclos — cero degradación en la integridad de la soldadura.
Compatibilidad de Membrana y Proceso de Soldadura
El sistema RailBase™ es compatible con los tres tipos de membrana más comunes utilizados en cubiertas comerciales de baja pendiente:
Temp. Soldadura: 480–620°C
Velocidad Soldadura: 1.5–3.0 m/min
Temp. Soldadura: 450–580°C
Velocidad Soldadura: 1.0–2.5 m/min
Adhesivo: Adhesivo de empalme EPDM
Tiempo de Curado: 24 hrs
Procedimiento de Soldadura: The membrane-rail base is positioned on the clean membrane surface. A standard hot-air welding gun (same equipment used for membrane seam welding) heats both the membrane surface and the base's co-extruded bonding flange simultaneously. A silicone roller applies uniform pressure as the weld cools, creating a molecular-level fusion bond. The process requires no primer, adhesive, or mechanical fastener. Cooling to full bond strength takes approximately 60 seconds.
Control de Calidad: Weld integrity can be verified via the same methods used for membrane seams — visual inspection, manual probe testing, and optional spark testing for critical installations.
Comparación de Rendimiento
| Parámetro | RailBase™ Sin Penetración |
Montaje con Penetración |
Sistema Lastrado |
|---|---|---|---|
| Penetración de Cubierta | Ninguna | 8–12 por kW | None |
| Carga Muerta Añadida | <1 psf | <1 psf | 15–25 psf |
| Riesgo de Fugas | Cero | Moderado–Alto | Zero |
| Velocidad de Instalación | 100–150 kW/día | 60–90 kW/día | 40–70 kW/día |
| Equipamiento en Cubierta | Mínimo | Taladros + Fijaciones | Grúa + Lastre |
| Impacto en Garantía de Cubierta | Conservada | Anulada | Puede ser anulada |
Aplicaciones Típicas e Idoneidad de Proyectos
El sistema RailBase™ es particularmente adecuado para:
Certificaciones, Normas y Descargas
El sistema sin penetración RailBase™ de Valin cumple con las siguientes normas internacionales:
Ficha técnica, informe de prueba SGS, manual de instalación y planos CAD disponibles bajo solicitud
Simple. Rápido. Fiable.
Desde la entrega hasta la generación solar en solo unos pasos — sin necesidad de herramientas especiales.
Disposición y Posicionamiento
Marcar las posiciones RailBase™ en la cubierta de membrana según el plan de ingeniería y la disposición de paneles.

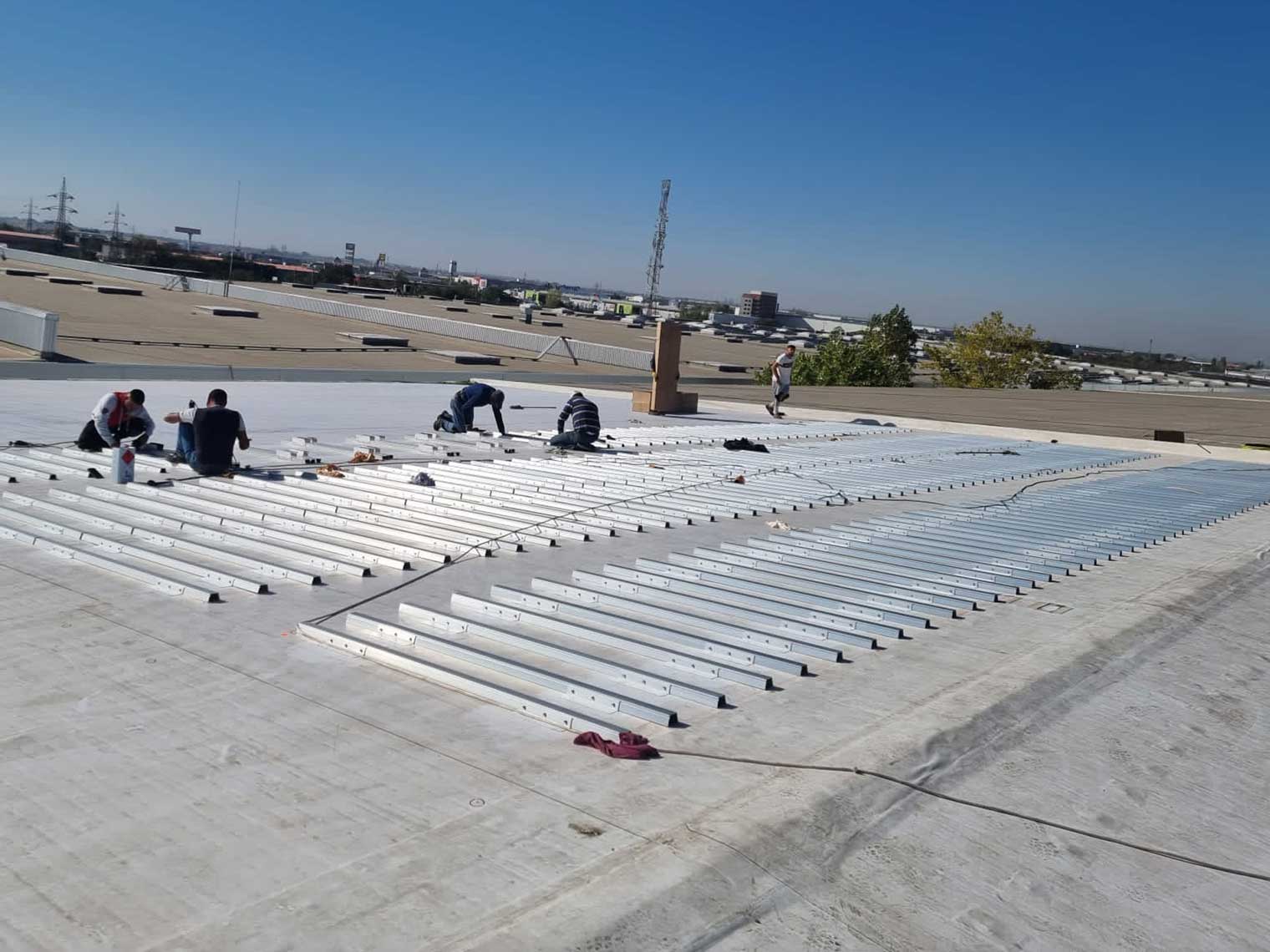

Soldadura por Aire Caliente
Soldar la base integrada membrana-riel directamente a la membrana de la cubierta utilizando equipo de soldadura por aire caliente estándar.
Montar Componentes
Fijar los soportes delanteros/traseros o adaptadores de inclinación a la base soldada. Sin necesidad de perforación ni lastre.
Instalar Paneles
Colocar y sujetar los paneles solares sobre la estructura ensamblada. Conectar el cableado y poner en marcha el sistema.
Conexión Eléctrica
Conectar los cables DC, instalar microinversores o inversores string, y encaminar el cableado a través del sistema integrado de gestión de cables.
Pruebas y Puesta en Marcha
Realizar pruebas del sistema, verificar la seguridad eléctrica, poner en marcha el sistema de monitorización y entregar la instalación solar completada.
Confiado por Profesionales Solares en Todo el Mundo
Desde 2021, Valin New Energy ha estado a la vanguardia de la innovación en montaje solar para cubiertas de membrana — más de 3GW suministrados, 5 bases de fabricación y una presencia global en crecimiento.
¿Listo para Convertir su Cubierta de Membrana en un Activo Solar?
Obtenga un presupuesto personalizado, consulta técnica o kit de muestras. Nuestro equipo responde en 24 horas.
